用途

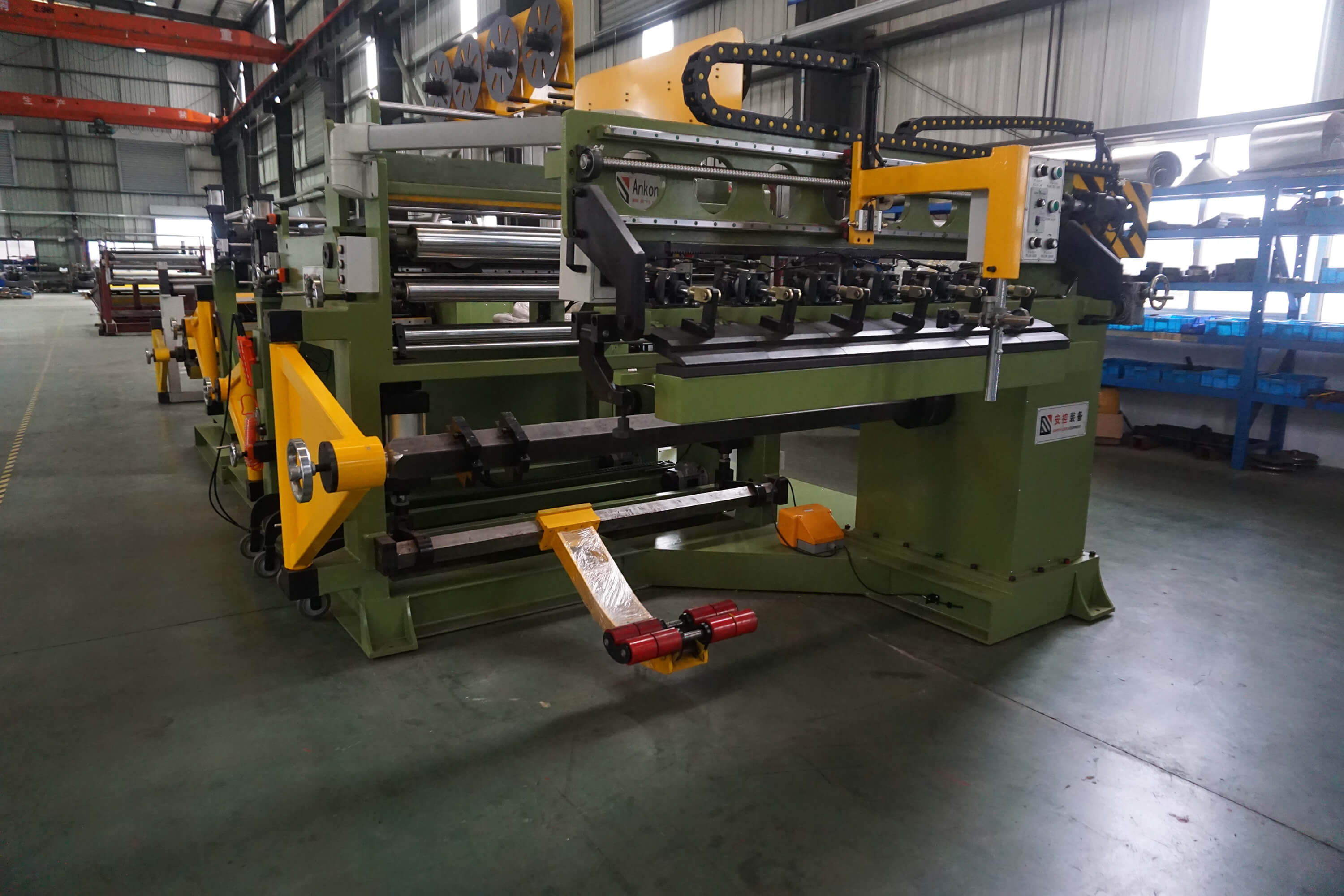

该设备主要用于各种变压器、电抗器箔式线圈绕制，自动焊接方式有氩弧焊接和冷压焊接可选。
产品特点
1. 采用电动机主动施加张力的先进技术，张力稳定，箔带和层绝缘无论在卷绕、停绕、退绕时均施加恒定力，避免了在绕制过程中失去张力产生线圈松紧不一的现象。
2. 收卷减速机选用蜗轮蜗杆减速机，无论设备在得电或失电状态下均保持主轴自锁。
3.纠偏系统采用光电模拟量传感器，不接触箔带边缘，无论箔带厚薄均可。
4箔带张力、层绝缘张力、线圈参数、绕制状态等均可通过触摸屏显示及设定，操作方便、直观准确。
5设备采用PLC和触摸屏控制，整机故障点少，无摩擦噪音，运行可靠，生产效率高
设备组成
1.主机
2.箔带放卷装置
3.箔带送料装置
4层绝缘放卷装置
5自动焊接装置
7箔带去毛刺装置
6卷绕压辊装置
8箔材清洁装置
9箔带自动纠偏装置
10.箔带电动剪切装置
11.端绝缘装置
12氩弧焊机
13氩弧焊机冷却水箱
14电气控制系统
技术参数-(变压器专用)
型号 SH-600 SH-800 SH-1100 SH-1400
线圈外径 150-750mm 150-850mm 200-1000mm 200-1000mm箔带宽度
100-600mm 150—800mm 200-1100mm 300-1400mm
箔材层数 单层或双层
箔材厚度 Cu:0.3-2.5mm
Al: 0.5-3.0mm
卷绕速度 0 - 3 0 r min 0 - 3 0 r min 0 - 2 0 r / min 0 - 2 0 r / min
箔材最大张力 6000N 8000N 10000N 14000N
焊接速度 0 - 0 . 5 m / min
纠偏精度 ±0.5mm
焊接方式 氩弧焊/冷压焊
